HPC VHM Schruppfräser rg28-93a

VHM HPC Schruppfräser Ø 4,0 mm RG28-93A

VHM HPC Schruppfräser Ø 4,0 mm RG28-93A

Art-Nr.
00071151
68,90 € 57,90 € zzgl. Versandkosten
Schneiden, ZähneVorschubrichtungSchneidenlängeFreistellungBeschichtung TiAlNSpanwinkelDrallwinkelFase, Eckenradius, ...
3-1121TiAlN45°45°

Lieferzeit: ab Werkslager, 2-3 Tage Lieferzeit

RG-Programm Katalog

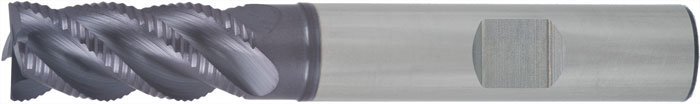

VHM Schruppfräser, TiAlN beschichtet, Typ RG28-93A

Hervorragend geeignet für ein breites Anwendungsspektrum bei maximalem Zeitspanvolumen. Durch die lange Schneidenlänge mit zusätzlicher Freistellung können Sie auch größere axiale Schnitttiefen problemlos fräsen.

Dieses Werkzeug ist die 1. Wahl für das Hochleistungsschruppen von Stahl, wobei die feine Kordelung einen Kompromiss aus Oberflächengüte und Zeitspanvolumen ermöglicht. 0° Spanwinkel und eine Schutzfase an der Schneidkante sorgen für hohe Standzeiten beim HPC Fräsen.





Maße
technische Zeichnung Fraeser RG28-93A
Einsatzgebiet
1.1-5.1
                          1.1-2.1
1.1-2.2               3.1-4.2
2.1-2.6
4.1; 5.2
1.1
                          1.1
Übersicht Materialgruppen: Download
Schnittdaten: Download
Maße
Ød1 Form   l2     l3     l1   Ød3   l4   Ød2   lA     Z   Art.-Nr.
h11             h6
3 A 8 14 57 2,9 20 6 21 3 RG28-93A.003
4 A 11 18 57 3,8 20 6 21 3 RG28-93A.004
5 A 13 18 57 4,8 20 6 21 3 RG28-93A.005
6 B 13 57 5,8 20 6 21 4 RG28-93A.006
8 B 19 63 7,7 25 8 27 4 RG28-93A.008
10 B 22 72 9,7 30 10 32 4 RG28-93A.010
12 B 26 83 11,6 35 12 38 4 RG28-93A.012
14 B 26 83 13,6 35 14 38 4 RG28-93A.014
16 B 32 92 15,5 40 16 44 4 RG28-93A.016
20 B 38 104 19,5 50 20 54 4 RG28-93A.020
Eigenschaften
HSC HPC Bearbeitung   Material VHM HSS-E   Beschichtung
Anzahl Schneiden   Verzahnung   Bearbeitungsrichtung
Spanwinkel   Drallwinkel   Schneidkante
Schaftform HA HB

Anwendung

Bearbeitungsfälle für den RG28-93

Der RG28-93 wurde insbesondere für konventionelle CNC-Maschinen entwickelt, welche nicht in der Lage sind, hohe Dynamik umzusetzen und nur niedrige Spindeldrehzahlen zur Verfügung stellen.

• Ausfräsungen aller Art, bei denen keine Ansprüche an die Oberflächengüte oder Maßhaltigkeit gerichtet sind
• Rechtecktaschenbearbeitungen, Kreistaschenbearbeitungen, Nutbearbeitungen
• Freifräsungen, die keine maßliche oder optische Funktion besitzen
• Hohe Zeitspanvolumina für Bearbeitungen, bei welchen Zeit eingespart werden muss


Bearbeitungsbeispiele

Taschenfräsen: Länge 50 mm x Breite 70 mm x Tiefe 20 mm:

Material: Baustahl St52 (500 N/mm2) – Kühlung mit Kaltluftdüse
Werkzeug: RG28-93 ø 10 mm (Art.-Nr. RG28-93A.010) – vc 120 m/min – fz 0,05 mm – ap 10 mm – ae 7,5 mm

Material: Werkzeugstahl 1.1730 (850 N/mm2)
Werkzeug: RG28-93 ø 10 mm (Art.-Nr. RG28-93A.010) – vc 100 m/min – fz 0,04 mm – ap 10 mm – ae 7,5 mm

Material: Werkzeugstahl 1.2379 (850 N/mm2)
Werkzeug: RG28-93 ø 10 mm (Art.-Nr. RG28-93A.010) – vc 80 m/min – fz 0,04 mm – ap 10 mm – ae 7,5 mm

Material: Werkzeugstahl 1.4301 (700 N/mm2)
Werkzeug: RG28-93 ø 10 mm (Art.-Nr. RG28-93A.010) – vc 60 m/min – fz 0,035 mm – ap 10 mm – ae 7,5 mm

Material: Titan 3.7164 (800 N/mm2)
Werkzeug: RG28-93 ø 10 mm (Art.-Nr. RG28-93A.010) – vc 40 m/min – fz 0,03 mm – ap 10 mm – ae 7,5 mm

Material: Aluminium 3.4345 (500 N/mm2)
Werkzeug: RG28-93 ø 10 mm (Art.-Nr. RG28-93A.010) – vc 350 m/min – fz 0,07 mm – ap 10 mm – ae 7,5 mm
Mehr Informationen
Verzahnung Fräser mit Schruppverzahnung
Fräsertyp Schaftfräser
Freistellung 21,00 €
Einsatzgebiet Allgemein Stahl, VA Rostreie Materialien, Guss, Alu, NE Metalle, Superlegierungen
Schneidenlänge 11,00 €
Beschichtung Beschichtet, Art der Beschichtung beim Artikel spezifiziert
