VHM HPC Schaftfräser Ø 8,0 mm RG19-99A

VHM HPC Schaftfräser Ø 8,0 mm RG19-99A

Art-Nr.
00071550
62,83 € 52,80 € zzgl. Versandkosten
Schneiden, ZähneVorschubrichtungSchneidenlängeFreistellungBeschichtung TiAlNSpanwinkelDrallwinkelFase, Eckenradius, ...
4-1927TiAlN10°30°/32°45°

Lieferzeit: ab Werkslager, 2-3 Tage Lieferzeit

VHM HPC Fräser RG19-99a Schneiden Stirn Ansicht
VHM HPC Schaftfräser mit ungleichem Drallwinkel, TiAlN beschichtet, Typ RG19-99A

Multifuntkionales Hochleistungswerkzeug mit ENORM Geometrie.
Der Fräser bietet sich dank seines universellen Einsatzgebietes als Standardfräswerkzeug mit 4 Schneiden an. Im Einsatz werden Vibrationen aufgrund des ungleichen Dralls in Verbindung mit einer ungleichen Teilung seiner Schneiden auf ein Minimum reduziert.
Der HPC Fräser eignet sich sowohl zum HPC Fräsen als auch zum Schlichten. Rampen sollte unter einem Winkel von 3-5° programmiert werden.

Diese Fräser sind ein RG Private Label Produkt und werden in Deutschland von einem namhaften deutschen Hersteller von Fräswerkzeugen für Uns gefertigt. Sie erkennen weitere Produkte dieses Herstellers an dem "rg" in der Artikelnummer.

Bei Serienbauteilen empfehlen wir Ihnen für den Einsatz in rostfreien Materialien und Superlegierungen seinen Verwandten, den RG19-99AZ, mit IKZ (innere Kühlmittelzufuhr muss maschinenseitig gegeben sein).
Maße

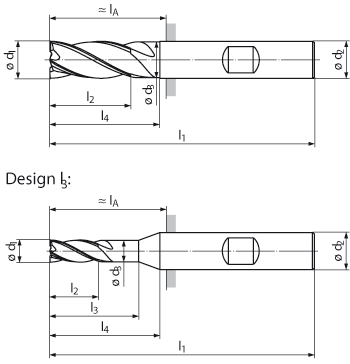

technische Zeichnung Fraeser RG19-99A
Einsatzgebiet
1.1-5.1
1.1-4.1
1.1-4.2
1.2-1.4              1.5-1.6
2.1-4.1, 5.2
1.1-2.6
1.1                     1.2-1.3
Übersicht Materialgruppen: Download
Schnittdaten: Download
Maße
Ød1 l2 l1 Ød2 l4 l3 Z Art.-Nr.
h10     h6
3,0 8 57 6 14 20 4 RG19-99A.003
4,0 11 57 6 18 20 4 RG19-99A.004
5,0 13 57 6 19 20 4 RG19-99A.005
6,0 13 57 6 - 20 4 RG19-99A.006
8,0 19 63 8 - 25 4 RG19-99A.008
10,0 22 72 10 - 30 4 RG19-99A.010
12,0 26 83 12 - 35 4 RG19-99A.012
14,0 26 83 14 - 35 4 RG19-99A.014
16,0 32 92 16 - 40 4 RG19-99A.016
18,0 32 100 18 - 50 4 RG19-99A.018
20,0 38 104 20 - 50 4 RG19-99A.020
Eigenschaften
HPC Fraeser   Material   Beschichtung
Anzahl Schneiden   Ungleicher Drallwinkel   Drallwinkel
Schneidkante   Bearbeitungsrichtung   Schaftform HB
Spanwinkel   Drallwinkel
Optional:
Trocken fräsen   Kaltluftdüse
Relevante Downloads
Schnittdaten RG Fräsprogramm
Flyer Fräser Schnittdaten RG Fräsprogramm 2017-2019
Mehr Informationen
Verzahnung Schlichtfräser
Fräsertyp Schaftfräser
Freistellung 27,00 €
Einsatzgebiet Allgemein Stahl, VA Rostreie Materialien, Guss, Alu, NE Metalle, Superlegierungen
Schneidenlänge 19,00 €
Beschichtung Beschichtet, Art der Beschichtung beim Artikel spezifiziert
