VHM Trochoidalfräser ST 2xD mit Spanbrecher TPC-2D-ST

VHM Trochoidalfräser ST 2xD mit Spanbrecher Ø 3 mm TPC-2D-ST

VHM Trochoidalfräser ST 2xD mit Spanbrecher Ø 3 mm TPC-2D-ST

Art-Nr.
20517669
26,78 € 22,50 € zzgl. Versandkosten
Schneiden, ZähneVorschubrichtungSchneidenlängeFreistellungBeschichtung TiAlNSpanwinkelDrallwinkelFase, Eckenradius, ...
5-6AlCrN-37/38°45°

Lieferzeit: ab Werkslager, 2-3 Tage Lieferzeit

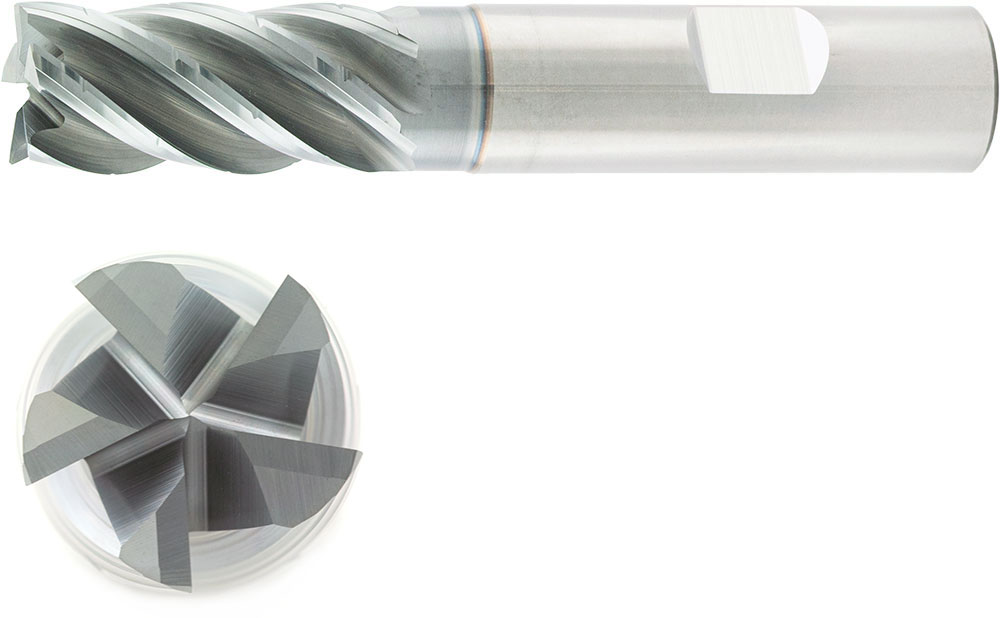

VHM Trochoidalfräser für ST Stirn Ansicht
VHM Trochoidalfräser für ST 2xD, AlCrN beschichtet, Typ TPC-2D-ST

Multifunktionaler Trochoidalfräser mit Spanbrechernuten und einer Schneidenlänge von 2xD
für den Einsatz in allen Stählen.

Hervorragend geeignet für den Einsatz beim dynamischen Fräsen. Dank der 5 Schneiden lassen sich maximale Vorschubsraten bei einem Ap von 2xD erzielen. Die Spanbrecher sorgen für kleine Späne und wirken Spanproblemen entgegen.

Die moderne AlCrN Beschichtung führt zu einer erheblichen Verbesserung der Verschleissfestigkeit
und gewährleistet maximale Standzeiten auch in schwierigen Materialgruppen.

Diesen Trochoidalfräser gibt es in bis zu 4xD für VA oder Stahl:
Alle Durchmesser gibt es auch mit glatten Zylinderschaft (HA).
Bitte tragen Sie für den HA Schaft eine kleine Notiz im Bestellkommentar ein oder rufen Sie uns gerne an.
Maße
technische Zeichnung Trochoidalfräser ST
Einsatzgebiet
1.1-4.1
1.1-4.2
1.1-1.3
Übersicht Materialgruppen: Download
Schnittdaten: Download
Maße
Ød1 l2 l3 l1 Ød2 r Z Art.-Nr.
e8       h5
3 6 12 57 6 - 5 TPC-2D-ST.0030HB
4 8 13 57 6 - 5 TPC-2D-ST.0040HB
5 10 15 57 6 - 5 TPC-2D-ST.0050HB
6 12 18 57 6 - 5 TPC-2D-ST.0060HB
8 16 22 63 8 - 5 TPC-2D-ST.0080HB
10 20 28 72 10 - 5 TPC-2D-ST.0100HB
12 24 34 83 12 - 5 TPC-2D-ST.0120HB
14 28 38 83 14 - 5 TPC-2D-ST.0140HB
16 32 42 92 16 - 5 TPC-2D-ST.0160HB
18 36 46 92 18 - 5 TPC-2D-ST.0180HB
20 40 54 104 20 - 5 TPC-2D-ST.0200HB
25 50 67 125 25 - 5 TPC-2D-ST.0250HB
6 12 18 57 6 0,5 5 TPC-2D-ST.0060R05HB
6 12 18 57 6 1 5 TPC-2D-ST.0060R10HB
8 16 22 63 8 0,5 5 TPC-2D-ST.0080R05HB
8 16 22 63 8 1 5 TPC-2D-ST.0080R10HB
10 20 28 72 10 0,5 5 TPC-2D-ST.0100R05HB
10 20 28 72 10 1 5 TPC-2D-ST.0100R10HB
10 20 28 72 10 2 5 TPC-2D-ST.0100R20HB
12 24 34 83 12 0,5 5 TPC-2D-ST.0120R05HB
12 24 34 83 12 1 5 TPC-2D-ST.0120R10HB
12 24 34 83 12 2 5 TPC-2D-ST.0120R20HB
16 32 42 92 16 0,5 5 TPC-2D-ST.0160R05HB
16 32 42 92 16 1 5 TPC-2D-ST.0160R10HB
16 32 42 92 16 2 5 TPC-2D-ST.0160R20HB
20 40 54 104 20 1 5 TPC-2D-ST.0200R10HB
20 40 54 104 20 2 5 TPC-2D-ST.0200R20HB
20 40 54 104 20 3 5 TPC-2D-ST.0200R30HB
Eigenschaften
Kopier-Fraeser   Material   Beschichtung
Anzahl Schneiden   Schneidkante   Schneidkante
Bearbeitungsrichtung   Drallwinkel   Schaftform HB
Mehr Informationen
Verzahnung Schlichtfräser
Fräsertyp Torusfräser
Freistellung 12,00 €
Einsatzgebiet Allgemein Stahl, Guss, gehärtete Materialien
Schneidenlänge 6,00 €
Beschichtung Beschichtet, Art der Beschichtung beim Artikel spezifiziert
