VHM Trochoidalfräser VA 4xD mit Spanbrecher TPC-4D-VA

VHM Trochoidalfräser VA 4xD mit Spanbrecher Ø 12 mm TPC-4D-VA

VHM Trochoidalfräser VA 4xD mit Spanbrecher Ø 12 mm TPC-4D-VA

Art-Nr.
20517913
107,46 € 90,30 € zzgl. Versandkosten
Schneiden, ZähneVorschubrichtungSchneidenlängeFreistellungBeschichtung TiAlNSpanwinkelDrallwinkelFase, Eckenradius, ...
5-4858AlCr-41/42°45°

Lieferzeit: ab Werkslager, 2-3 Tage Lieferzeit

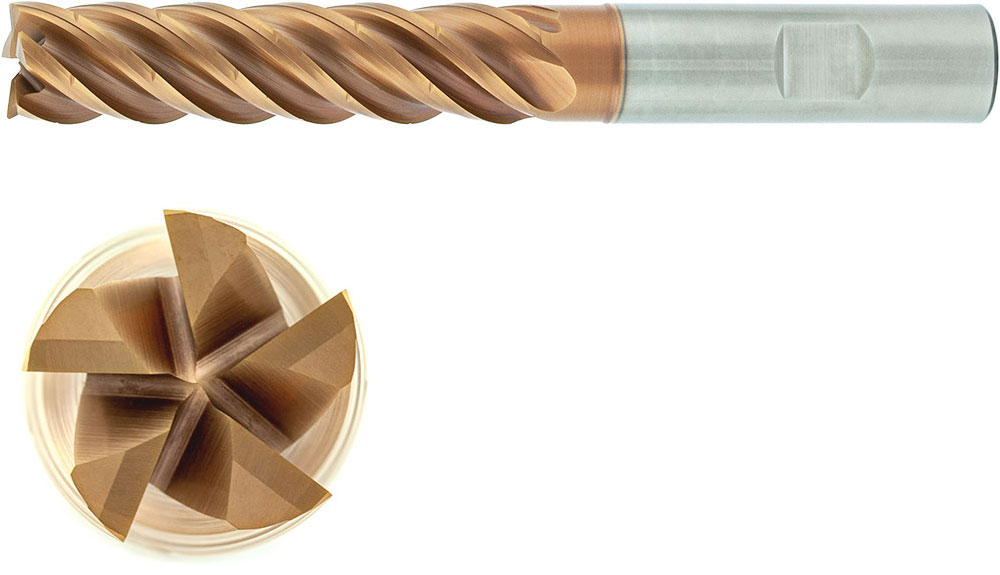

VHM Trochoidalfräser für VA Stirn Ansicht
VHM Trochoidalfräser für VA 4xD, AlCr beschichtet, Typ TPC-4D-VA

Multifunktionaler Trochoidalfräser mit Spanbrechernuten und einer Schneidenlänge von 4xD
für den Einsatz in rostfreien Stählen und Superlegierungen.

Hervorragend geeignet für den Einsatz beim dynamischen Fräsen. Dank der 5 Schneiden lassen sich maximale Vorschubsraten bei einem Ap von 4xD erzielen. Die Spanbrecher sorgen für kleine Späne und wirken Spanproblemen entgegen.

Die moderne AlCr Beschichtung führt zu einer erheblichen Verbesserung der Verschleissfestigkeit
und gewährleistet maximale Standzeiten auch in schwierigen Materialgruppen.

Diesen Trochoidalfräser gibt es in bis zu 4xD für VA oder Stahl:
Alle Durchmesser gibt es auch mit glatten Zylinderschaft (HA).
Bitte tragen Sie für den HA Schaft eine kleine Notiz im Bestellkommentar ein oder rufen Sie uns gerne an.
Maße
technische Zeichnung Trochoidalfräser VA
Einsatzgebiet
1.1-3.1
1.1-3.1
1.1-2.2
Übersicht Materialgruppen: Download
Schnittdaten: Download
Maße
Ød1 l2 l3 l1 Ød2 r Z Art.-Nr.
e8       h5
3 12 18 62 6 - 5 TPC-4D-VA.0030HB
4 16 21 62 6 - 5 TPC-4D-VA.0040HB
5 20 25 70 6 - 5 TPC-4D-VA.0050HB
6 24 30 70 6 - 5 TPC-4D-VA.0060HB
8 32 38 80 8 - 5 TPC-4D-VA.0080HB
10 40 48 90 10 - 5 TPC-4D-VA.0100HB
12 48 58 110 12 - 5 TPC-4D-VA.0120HB
14 56 64 110 14 - 5 TPC-4D-VA.0140HB
16 64 74 130 16 - 5 TPC-4D-VA.0160HB
18 72 85 140 18 - 5 TPC-4D-VA.0180HB
20 80 94 150 20 - 5 TPC-4D-VA.0200HB
25 100 117 180 25 - 5 TPC-4D-VA.0250HB
6 24 30 70 6 0,1 5 TPC-4D-VA.0060R01HB
6 24 30 70 6 0,5 5 TPC-4D-VA.0060R05HB
6 24 30 70 6 1 5 TPC-4D-VA.0060R10HB
8 32 38 80 8 0,2 5 TPC-4D-VA.0080R02HB
8 32 38 80 8 0,5 5 TPC-4D-VA.0080R05HB
8 32 38 80 8 1 5 TPC-4D-VA.0080R10HB
10 40 48 90 10 0,2 5 TPC-4D-VA.0100R02HB
10 40 48 90 10 0,5 5 TPC-4D-VA.0100R05HB
10 40 48 90 10 1 5 TPC-4D-VA.0100R10HB
10 40 48 90 10 2 5 TPC-4D-VA.0100R20HB
12 48 58 110 12 0,3 5 TPC-4D-VA.0120R03HB
12 48 58 110 12 0,5 5 TPC-4D-VA.0120R05HB
12 48 58 110 12 1 5 TPC-4D-VA.0120R10HB
12 48 58 110 12 2 5 TPC-4D-VA.0120R20HB
16 64 74 130 16 0,3 5 TPC-4D-VA.0160R03HB
16 64 74 130 16 0,5 5 TPC-4D-VA.0160R05HB
16 64 74 130 16 1 5 TPC-4D-VA.0160R10HB
16 64 74 130 16 2 5 TPC-4D-VA.0160R20HB
20 80 94 150 20 0,3 5 TPC-4D-VA.0200R03HB
20 80 94 150 20 1 5 TPC-4D-VA.0200R10HB
20 80 94 150 20 2 5 TPC-4D-VA.0200R20HB
20 80 94 150 20 3 5 TPC-4D-VA.0200R30HB
Eigenschaften
Kopier-Fraeser   Material   Beschichtung
Anzahl Schneiden   Schneidkante   Schneidkante
Drallwinkel   Bearbeitungsrichtung   Schaftform HB
Relevante Downloads
Trochoidalfräser Flyer
Flyer Fräser Schnittdaten
Mehr Informationen
Verzahnung Schlichtfräser
Fräsertyp Schaftfräser
Freistellung 58,00 €
Einsatzgebiet Allgemein VA Rostreie Materialien, Superlegierungen
Schneidenlänge 48,00 €
Beschichtung Beschichtet, Art der Beschichtung beim Artikel spezifiziert
