VHM ViperCut Fräser mit Spanbrecher VC5L

VHM ViperCut Fräser mit Spanbrecher Ø 6 mm VC5L.0600HB

VHM ViperCut Fräser mit Spanbrecher Ø 6 mm VC5L.0600HB

Art-Nr.
20264866
24,87 € 20,90 € zzgl. Versandkosten
Schneiden, ZähneVorschubrichtungSchneidenlängeFreistellungBeschichtung TiAlNSpanwinkelDrallwinkelFase, Eckenradius, ...
5-1720AlCr-41/42°0,1

Lieferzeit: ab Werkslager, 2-3 Tage Lieferzeit

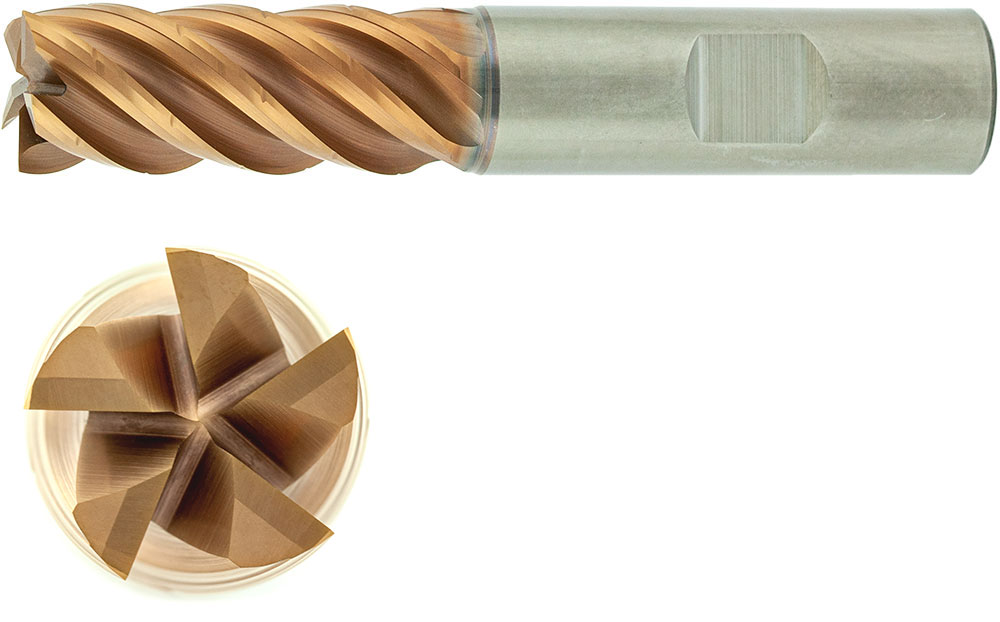

VHM Trochoidalfräser für VA Stirn Ansicht Typ VC5 ViperCut
VHM Trochoidalfräser ViperCut für rostfreie Stähle und Superlegierungen, AlCr beschichtet
Typ VC5L/VC5S

Multifunktionaler Trochoidalfräser mit Spanbrechernuten und einer max. Schneidenlänge
bei DIN Gesamtlänge in L und S für den Einsatz in rostfreien Stählen und Superlegierungen.

Hervorragend geeignet für den Einsatz beim dynamischen Fräsen. Dank der 5 Schneiden
lassen sich maximale Vorschubsraten bei einem Ap von bis zu knapp 3xD erzielen.
Die Spanbrecher sorgen für kleine Späne und erhöhen die Prozesssicherheit.

Neueste Beschichtungstechnologien ermöglichen in Verbindung mit modernen CAD CAM Systemen
maximale Standzeiten des Werkzeuges. Standzeiten von vielen Stunden sind selbst bei über 200 m
Schnittgeschwindigkeit trocken in rostfreien Stählen erzielbar.

Einen ähnlichen Trochoidalfräser gibt es in bis zu 4xD für VA oder Stahl:
  • VHM Trochoidalfräser 2xD für Stahl: TPC-2D-ST
  • VHM Trochoidalfräser 3xD für Stahl: TPC-3D-ST
  • VHM Trochoidalfräser 4xD für Stahl: TPC-4D-ST
  • VHM Trochoidalfräser 3xD für VA: TPC-3D-VA
  • VHM Trochoidalfräser 4xD für VA: TPC-4D-VA




Anwendungsbeispiel:


Werkzeug:    VC5L.1600
Material:       1.4305
Spannung:    Kraftspannfutter
Kühlung:       zunächst Trocken, aufgrund geringer Aufbauschneiden nass


ap:    36 mm
ae:    1,1 mm
Vc:    230 m/min
fz:     0,2 mm/U
hm:   0,053 mm

Standzeit: >240 min

Maße
technische Zeichnung Trochoidalfräser VA VC5
Einsatzgebiet
1.1-3.1
1.1-3.1
1.1-2.2
Übersicht Materialgruppen: Download
Schnittdaten: Download
Maße
Ød1 l2 l3 l1 Ød2 r Z Art.-Nr.
e8       h5
6 11 17 54 6 0,1 5 VC5S.0600HB
6 17 20 57 6 0,1 5 VC5L.0600HB
8 15 21 58 8 0,1 5 VC5S.0800HB
8 23 26 63 8 0,1 5 VC5L.0800HB
10 18 25 66 10 0,15 5 VC5S.1000HB
10 27 31 72 10 0,15 5 VC5L.1000HB
12 22 27 73 12 0,15 5 VC5S.1200HB
12 34 38 83 12 0,15 5 VC5L.1200HB
16 26 33 82 16 0,2 5 VC5S.1600HB
16 38 43 92 16 0,2 5 VC5L.1600HB
20 31 41 92 20 0,25 5 VC5S.2000HB
20 47 53 104 20 0,25 5 VC5L.2000HB
Eigenschaften
Kopier-Fraeser   Material   Beschichtung
Anzahl Schneiden   Schneidkante   Bearbeitungsrichtung
Drallwinkel   Schaftform HB
Relevante Downloads
ViperCut Flyer + Schnittdaten
Flyer Fräser Schnittdaten
Mehr Informationen
Verzahnung Schlichtfräser
Fräsertyp Torusfräser
Freistellung 20,00 €
Einsatzgebiet Allgemein Stahl, VA Rostreie Materialien, Superlegierungen
Schneidenlänge 17,00 €
Beschichtung Beschichtet, Art der Beschichtung beim Artikel spezifiziert
